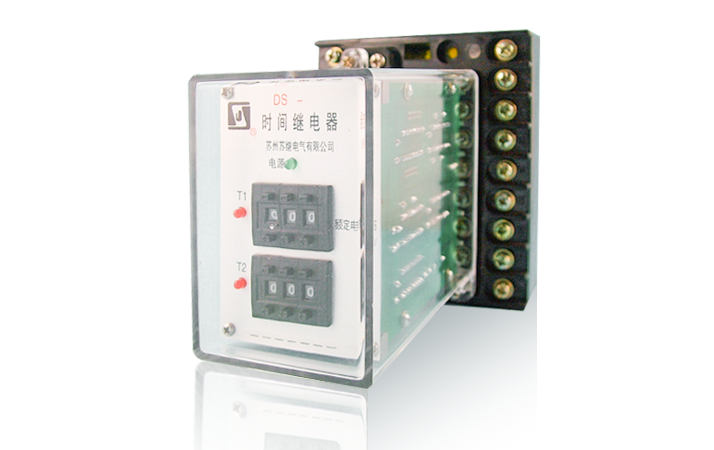

结构原理 本继电器是将DS-30 机芯放入20 壳体中。具有DS-30 时间继电器的优点，其开孔尺寸及接线图与DS-20 系列时间继电器完全一致。

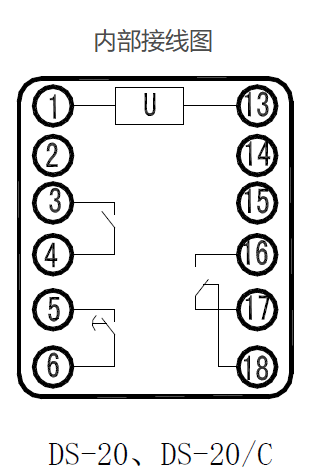

外形及开孔尺寸见《附录》JK-1。
该继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点，一付延时主触点(终止触点)，根据不同的规格，可以按装一付滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值。
继电器没有动作时，瞬时转换触点的常闭触点闭合，延时接点断开，拖针指零，当向电磁供电后，电磁铁吸合，瞬时转换触点进行瞬时切断，钟表机构开始转动，延时动触点向闭合方移动，同时带动拖针转动，根据延时触点的整定滑动触点及主触点先后接通，主触点接通后于止档限止机构的转动，机构停止继电器将可长期停留在主触点闭合的状态下，当电源断开各触点瞬时复归至原来状态，拖针留在该处，其指示值应符合主触点整定值，(实际上拖针指值应稍大于主触点整定值，因为触点在接通后仍可滑行一段距离，另外当电源在延时末完了断电，则拖针所指示的时间完全等于动触点所产生的延时，因而拖针可指示出继电器的复归时问，便于分析问题)拖针可以方便的在继电器外部复归，将盖子上的旋钮依顺时针方向旋转，先拖针碰到动触点而停止，继续转动旋钮，使该刻度盘上的零位对准拖针为止。

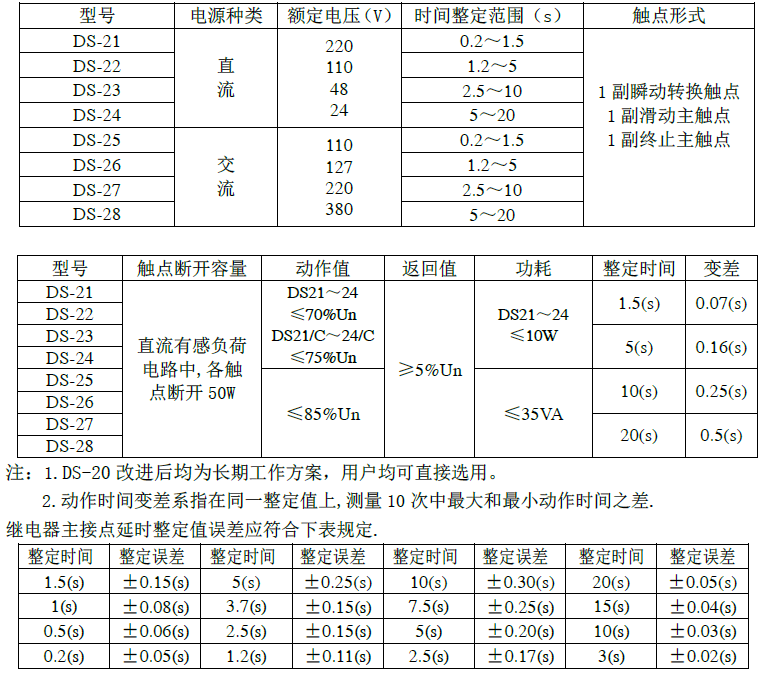

技术参数
使用维护 a. 使用时应注意继电器的额定工作方式，若将短时工作的继电器用于线圈回路长期带电的场合，则继电器线圈必过热而损坏。长期工作继电器有外附电阻，Rf按图在使用时应正确接人。
b. 继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作，以于各运动部位不能复归至原位，而引起延时的误差。
c. 继电器在维修时，其钟表机构部分各另件应使用航空汽油清洗之后在各可动部位(滑动接触部位)点以适量4号航空仪表油，在由磁铁直接带动的凸轮与扇形齿板问涂以低温脂。电磁部分，动铁心及线圈管中也应擦试清洁。
d. 继电器使用温度范围：-20 - +40℃。
