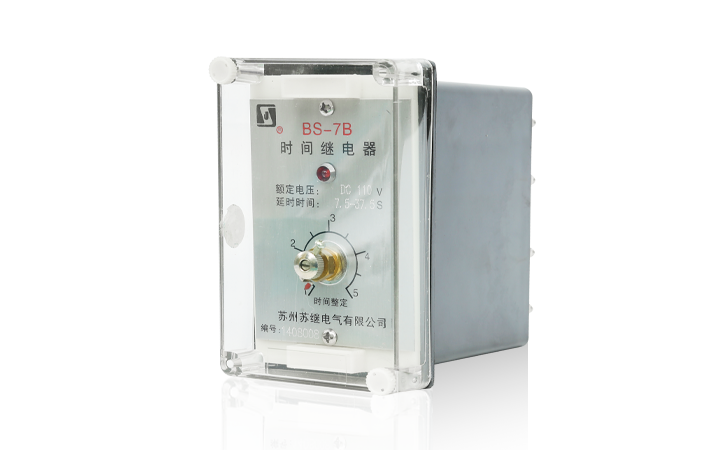

产品(型号)说明 继电器采用标准的结构，所有元件安装在可以插拔的机芯上。同一机芯可以有三种结构形式，即A11K 为嵌入式安装；A11H 为突出安装后接线；A11Q 为突出安装前接线。见《附录》。继电器外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的整定位置和发光二极管灯亮或灭，指示继电器动作与返回。取下有机玻璃盖，调节电位器旋钮可以方便地改变延时整定值，拔出机芯可方便地进行维修。
应用安装 产品使用和维护

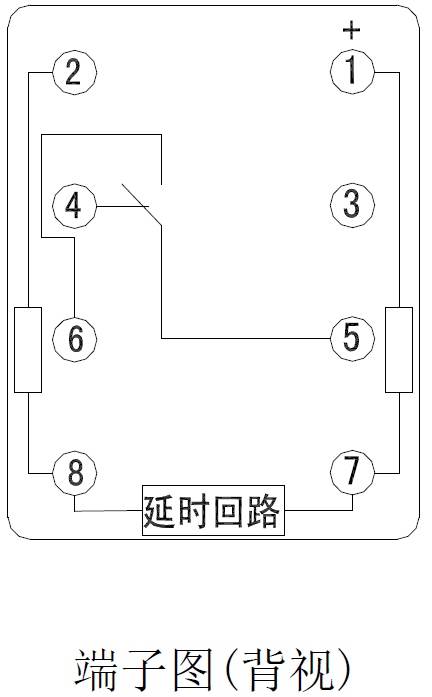

BS-7B 时间继电器为通电延时，其端子接线如图1 所示。取下有机玻璃盖，将指针旋钮调到所需的整定位置。在继电器外壳端子①、② 间施加额定电压，① 端子为“+”， ② 端子为“-”，这时继电器开始延时，当达到整定值时延时结束，发光二极管亮，继电器⑤、⑥端子接通，并一直保持此状态直到失去电源，继电器返回。
BS-7B 时间继电器是BS-7A 时间继电器的更新产品，与BS-7A 相比较具有延时精度高，高低温性能好，功率消耗小，抗干扰能力强，可靠性高，调试简单，维护方便等特点。继电器无需接地端，给用户使用带来方便，也消除不可靠因素。
BS-7B 继电器外部接线端子与BS-7A 相同，但无需外附电阻。
技术参数 1 额定电压：直流220、110、48V。

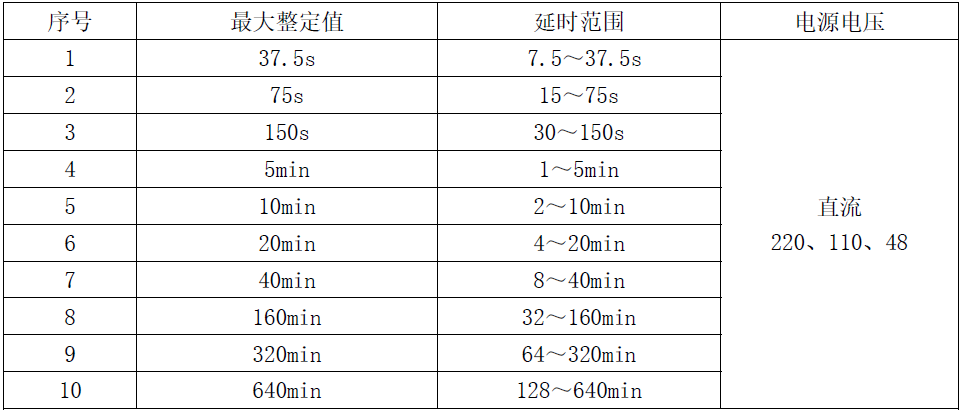

2 延时整定范围，见表1。
3 触点形式：一转换。
4 变差：在额定电压下环境温度为20±2℃时任意整定点的10 次测量的实际动作值中最大值与最小值之差不大于10 次算术平均值的1%。
5 电压影响：在环境温度为20±2℃下，电源电压在80%～110%变化时，继电器任意整定点的动作值与额定电压时的动作值之差不大于±3%(取10 次算术平均值)。
6 温度影响：在额定电压下，环境温度在-10～+50℃变化时，继电器任意整定点动作值与20±2℃ 时动作值之差不大于±3%。

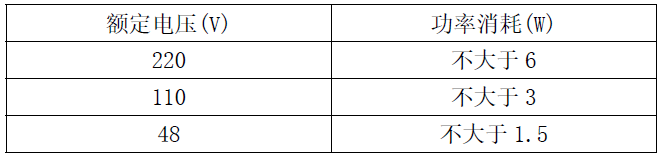

7 功率消耗：在额定电压下功率消耗按下列规定：
8 触点容量：在感性负载直流电路中(其时间常数为5±0.75ms)，当电压不大于250V，电流不大于0.4A 时，触点容量不大于30W。
9 安装方式：嵌入式、凸出式。
10 接线方式：后接线、前接线。
