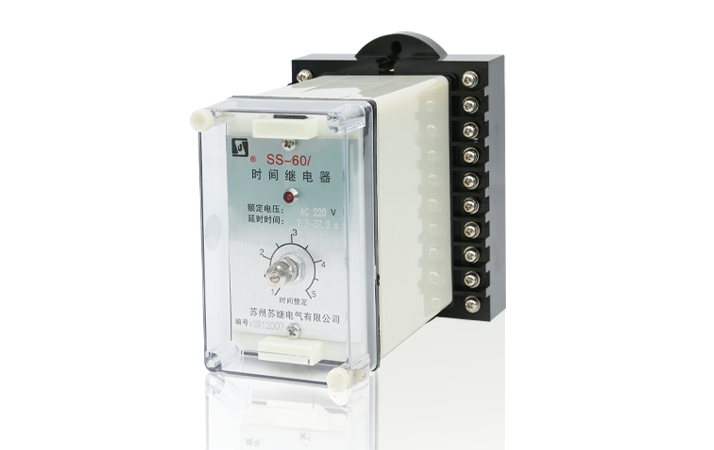

产品(型号)说明 继电器采用标准的结构，所有元件安装在可以插拔的机芯上，同一机芯可以有三种结构形式即A11K 为嵌入式安装；A11H 为突出安装后接线；A11Q 为突出安装前接线，其外形尺寸，安装开扎尺寸见《附录》。继电器外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的整定位置和发光二极管灯亮或灭，指示继电器动作与返回，取下有机玻璃盖，调节电位器旋钮可方便改变延时整定值，拨出机芯可方便地进行维修。

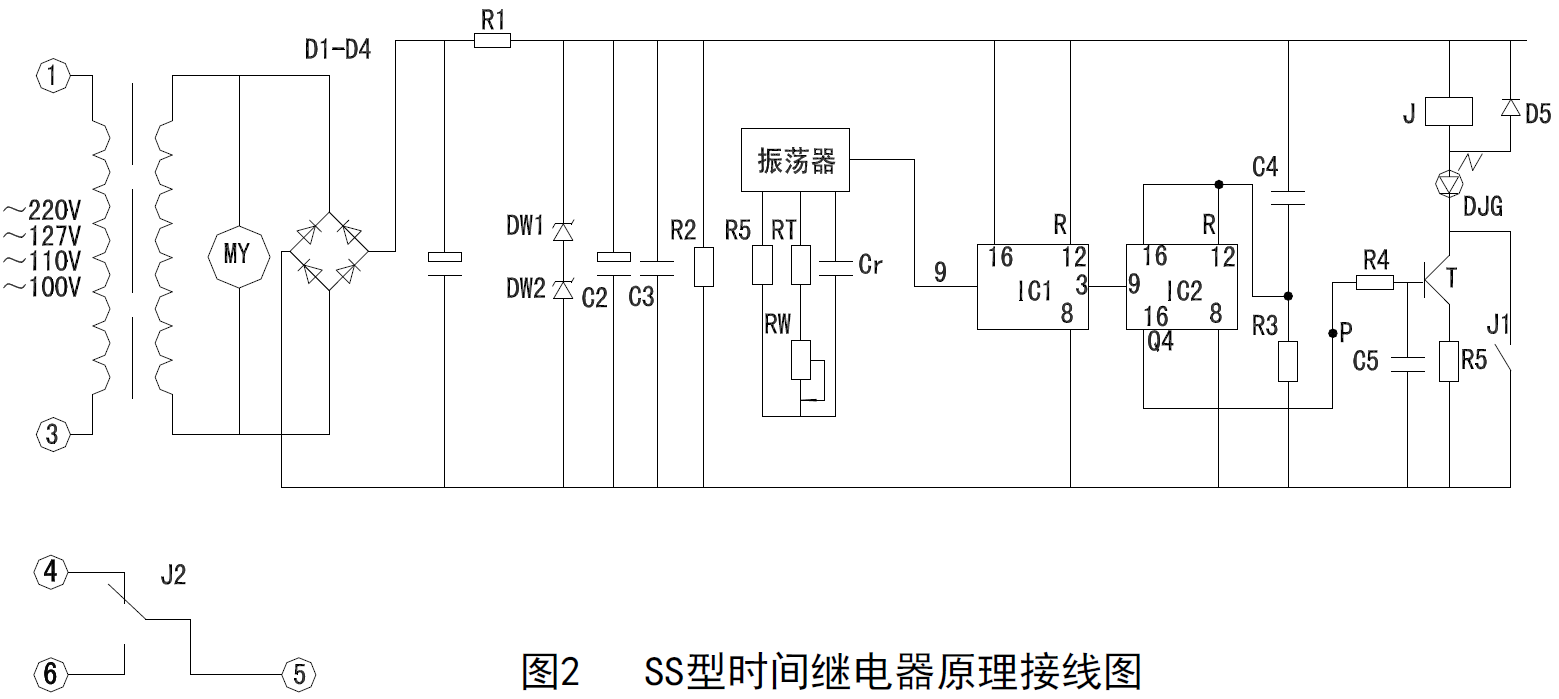

继电器有降压回路、整流回路、滤波回路、稳压回路、振荡器、计数器和出口回路等几部分组成。采用微功耗CMOS 集成电路，内有14 级进位二进制计数器外，还提供组成RC 振荡器的反相器，通过外接电阻、电容产生所要求振荡频率。当计数器输入端出现时钟脉冲时，计数器开始计数（下降沿计数），因而其各输出端可以按不同的分频数达到不同的延时要求。
本CMOS 集成电路有复位端“R”，当接通电源时，“R”端施加“1”电平，这时计数器输出全部清“o”。输出端Q4-Q10 及Q12-Q14 用来供继电器延时范围的选择，无需改变继电器内部元件参数达到各种延时规格的要求。计数器输出信号通过三极管放大推动执行继电器出口。
应用安装 使用和维护

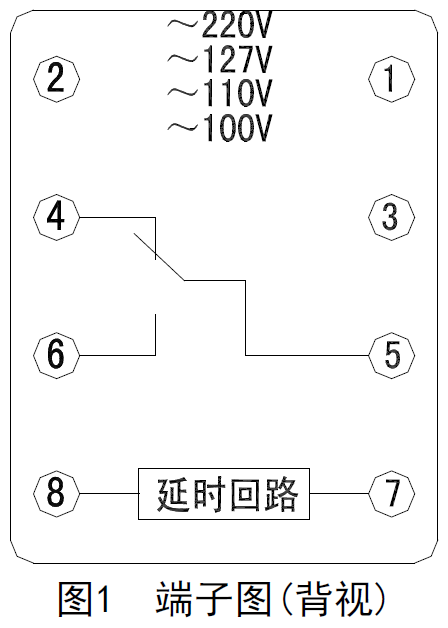

1）SS-60 时间继电器为通电延时，其端子接线如图1 所示。取下有机玻璃盖，将指针旋钮调到所需的整定位置。铭牌上整定值1~5 是指延时范围的倍乘，如继电器延时范围15-75s，则指针指示“1”的位置是15s，“5”的位置是75s。在继电器外壳端子①、②间施加交流额定电压，这时继电器开始延时，当达到整定值时，延时结束，发光二级管亮，继电器⑤、⑥端子接通，并一直保持此状态直到断开电源时，继电器返回。使用时，继电器一次通电延时结束，下次接通间隔时间应大于3s。
2）继电器使用前应检查运输过程中是否发生损坏。
3）继电器应定期检查，在定期检查中要注意各元件是否有损坏现象。
继电器工作条件
a. 环境温度为-10~+50℃；
b. 大气压力：80~106kPa；
c．空气相对湿度为90％；
d. 工作位置垂直安装；
e. 应有防护风、沙、雨、雪的防护设备，及无腐蚀性气体、无爆炸性气体的环境中；
f. 无强烈的冲击振动。
技术参数 1）额定电压
交流50Hz，220、127、110、100V。

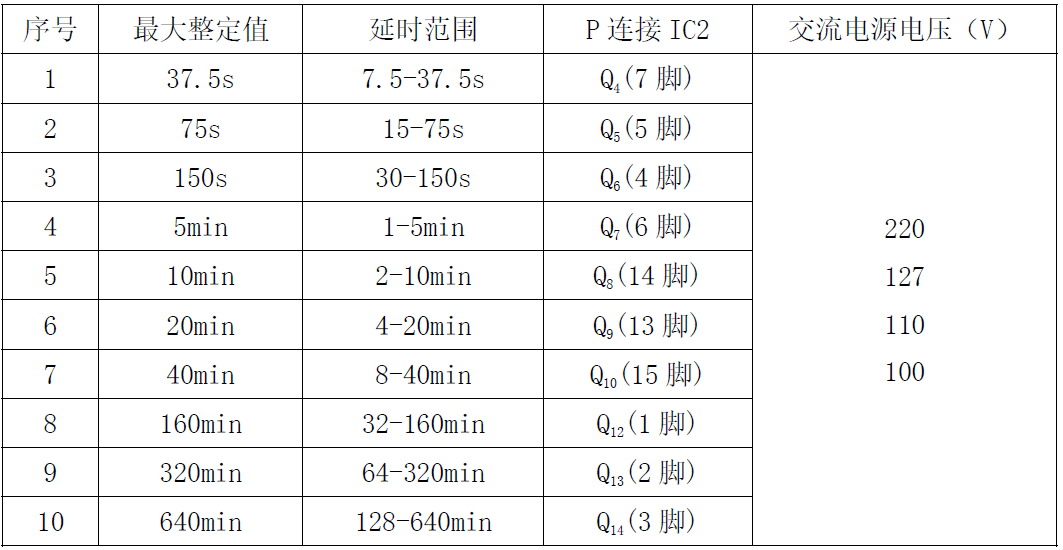

2）延时整定范围：
3） 触点形式：一转换
4） 一致性：在额定电压下，环境温度为20±2℃时，任一整定点的10 次测量的实际动作值中最大与最小值之差不大于10 次算术平均值的1％。
5）电压影响的变差
在环境温度为20±2℃下，电源电压在80％—110％变化时．继电器任意整定点的动作值与额定电压时的动作值之差不大于±2%（取10 次算术平均值)。
6）温度影响的变差
在额定电压下，环境温度在-10~+50℃变化时，继电器任意整定点动作值与20±2℃时动作值之差不大于±2%（取10 次算术平均值)。

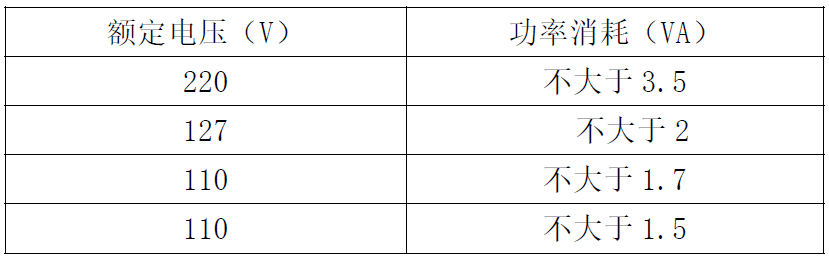

7）功率消耗
在额定电压下功率消耗
8）触点容量
在感性负载直流电路中（其时间常数为5±0.75ms)，当电压不大于250V，电流不大于0.4A时，触点容量不大于30W，
9）热稳定性
当环境温度为40℃时，在1.1 倍额定电压下，继电器线圈的温升不超过65℃。
10）当温度为+40℃，经2 周期(每周期为24h)的交变湿热试验，继电器备导电部分与外壳金属部位的绝缘电阻应不小于4MΩ。
11）各导电部位对外壳锁紧螺钉能承受50Hz、2000V 电压历时1min 试验，无击穿或闪络现象。
12）产品结构形式有：A11K，A11H，A11Q 外形及安装尺寸见《附录》。
3.13 接线图
3.14 电寿命：1×104 次。
3.15 重量：不大于1Kg。
